Корпорация Gates — это ведущий производитель специализированных решений для гидравлических систем и систем передачи мощности. Приводные ремни и гидравлические продукты, производимые компанией, используются в различных промышленных и автомобильных приложениях. В компании работает более 14 000 человек, и у нее есть торговые и производственные предприятия в Северной и Южной Америке, Европе, Азии, Австралии и на Ближнем Востоке.
Ассортимент рукавов Gates:
Реализуем оптом и в розницу рукава Gates
Рукава Gates для перекачки нефтепродуктов
Рукава Gates для подачи пара
Рукава Gates для кислотных растворов и химических веществ
Рукава Gates для пищевых применений
Рукава Gates для воды и воздуха
Рукава Gates для грануляторов и сухих веществ
Основные отрасли применения рукавов Gates
Пищевые продукты
Пиво, вино
Химические вещества
Холодная вода
Нефть
Гипс, бетон
Молоко
Пар
Вода, морская вода
Азот
Рукава для продувки
Грануляторы, порошки
Охлаждающие жидкости
Цементный порошок, песок
Газ
Основные характеристики рукавов Gates
Рукава Gates для перекачки нефтепродуктов
GATES PREMIUM FUEL MASTER D - EN 12115/ EN 1761 FUEL TRANSFER 20 BAR Ω
Премиальный напорный рукав (D) для перекачки минеральных нефтепродуктов и топливных смесей с максимальным содержанием ароматических соединений 50%. Идеально подходит для морских и наземных применений, транспортировки дизельного топлива и аналогичных нефтепродуктов, где требуются очень легкие, гибкие рукава, способные выдержать высокое давление и требуется минимальный радиус изгиба.
Основные преимущества:
Трубка: NBR1, гладкая и устойчивая к нефтепродуктам.
Армирование: Высокопрочный текстильный синтетический корд, с двумя перекрестными антистатическими проводниками
Оболочка: CR, черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию, химическим веществам и нефтепродуктам.
Температура: -30°C до +90°C
Разрывное давление: 4 x WP (Рабочее давление)
Электропроводность: R < 106 Ом
Стандарты: EN 12115, EN 1761
Маркировка нанесением изображения: PREMIUM™ FUEL MASTER D - EN 12115/ EN 1761 FUEL TRANSFER 20 BAR Ω
Маркировка тиснением: GATES PREMIUM™ FUEL MASTER D - EN 12115/ EN 1761 - NBR1 - DIAM mm - 20 BAR Ω- Q - year

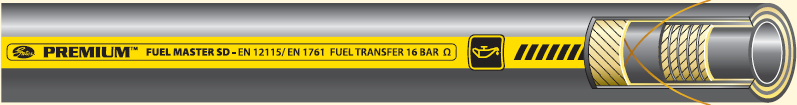

GATES PREMIUM FUEL MASTER SD - EN 12115/ EN 1761 FUEL TRANSFER 16 BAR Ω
Премиальный напорно-всасывающий рукав (SD) для перекачки минеральных нефтепродуктов и топливных смесей с максимальным содержанием ароматических соединений 50%. Идеально подходит для морских и наземных применений, транспортировки под давлением и всасыванием дизельного топлива и аналогичных нефтепродуктов, где требуются очень легкие, гибкие рукава, способные выдержать высокое давление и требуется минимальный радиус изгиба.
Основные преимущества:
Трубка: NBR, черная, гладкая, маслобензостойкая.
Армирование: Высокопрочный текстильный синтетический корд, с двумя перекрестными антистатическими проводниками
Оболочка: CR, черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию, химикатам и нефтепродуктам.
Температура: -30°C до +90°C
Разрывное давление: 4 x WP (Рабочее давление)
Электропроводность: R < 10^6 Ом
Стандарты: EN 12115, EN 1761
Маркировка нанесением изображения: PREMIUM™ FUEL MASTER SD - EN 12115/ EN 1761 FUEL TRANSFER 16 BAR Ω
Маркировка тиснением: GATES PREMIUM™ FUEL MASTER SD - EN 12115/ EN 1761 - NBR 1 -DIAM mm - 16 BAR - Ω – Q – year

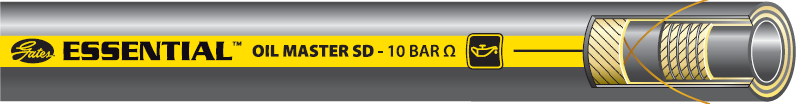

GATES ESSENTIAL OIL MASTER SD - 10 BAR Ω
Напорно-всасывающий рукав (SD) для перекачки нефтесодержащего топлива и других нефтесодержащих продуктов для бытового, коммерческого и промышленного использования или в возвратных линиях низкого давления. Транспортировка очищенного топлива (коммерческий бензин и диз. топливо), нефти и других нефтепродуктов. Идеально подходит для сервисных грузовиков на нефтяных месторождениях. Срок службы рукавов может быть продлен при очистке рукавов после использования. Макс. 50% содержание ароматических соединений.
Основные преимущества:
Трубка: NBR, гладкая, устойчивая к нефтепродуктам.
Армирование: Высокопрочный текстильный синтетический корд, с двумя перекрестными антистатическими проводниками
Оболочка: CR, черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию, химикатам и нефтепродуктам.
Температура: -30°C до +100°C
Разрывное давление: >30 Бар
Электропроводность: R < 10^6 Ом
Маркировка: ESSENTIAL™ OIL MASTER SD - 10 BAR Ω

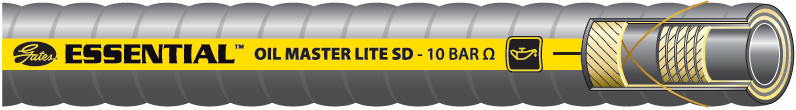

GATES ESSENTIAL OIL MASTER LITE SD - 10 BAR Ω
Очень гибкий гофрированный напорно-всасывающий рукав (SD) для перекачки нефтесодержащего топлива и других нефтесодержащих продуктов для бытового, коммерческого и промышленного использования в возвратных линиях низкого давления. Транспортировка очищенного топлива (коммерческий бензин и диз. топливо), нефти и других нефтепродуктов. Идеально подходит для сервисных грузовиков на нефтяных месторождениях. Срок службы рукавов может быть продлен при очистке рукавов после использования. Макс. 50% содержание ароматических соединений.
Основные преимущества:
Трубка: NBR, устойчивая к нефтепродуктам.
Армирование: Высокопрочный текстильный синтетический корд, с двумя антистатическими проводниками.
Оболочка: CR, черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию, химикатам и нефтепродуктам.
Температура: -30°C до +100°C
Разрывное давление: >30 Бар
Электропроводность: R < 10^6 Ом
Маркировка: ESSENTIAL™ OIL MASTER LITE SD - 10 BAR Ω

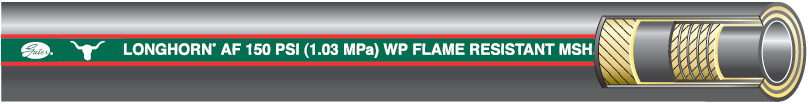

GATES LONGHORN AF
Напорно-всасывающий рукав (SD) для альтернативных видов топлива, таких как био-дизель, био-дизельные смеси, этанол и этаноловые смеси. Идеально подходит для автомобильных цистерн, портовых погрузок и промышленного использования на предприятиях.
Основные преимущества:
Трубка: NBR, черная.
Армирование: Высокопрочный текстильный синтетический корд, стальная спираль.
Оболочка: Модифицированная нитрильная резиновая смесь, черная.
Температура: -34°C до +82°C Внимание! Не качать топливо при температурах выше + 49°C
Разрывное давление: >30 Бар
Электропроводность: R < 10^6 Ом
Стандарты: Трубка: RMA (Class A) High oil resistance Оболочка: - Meets MSHA 30 CFR 18.65. Flame resistance - RMA (Class A) High oil resistance
Маркировка: GATES® LONGHORN® AF 150 PSI (1.03 MPa) WP FLAME RESISTANT MSHA IC-4/16 MADE IN U.S.A.
GATES ESSENTIAL REEL MASTER D - 10 BAR Ω
Бытовой напорный рукав на бобинах для заправки автоцистерн при работе в тяжелых условиях. Также подходит для промывки цистерн.
Основные преимущества:
Трубка: NBR, черная гладкая и маслобензостойкая.
Армирование: Высокопрочный текстильный синтетический корд, с двумя перекрестными антистатическими проводниками.
Оболочка: CR, черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию химикатам и нефтепродуктам.
Температура: -30°C до +70°C
Разрывное давление: 48 бар
Электропроводность: R < 10^6 Ом
Стандарты: EN 1360, EN 1761
Маркировка: ESSENTIAL™ REEL MASTER D - 16 BAR Ω

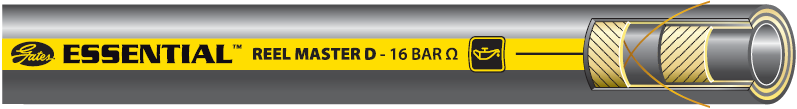

GATES ESSENTIAL REEL MASTER D - 16 BAR Ω
Бытовой напорный рукав на бобинах для заправки автоцистерн при работе в тяжелых условиях. Также подходит для промывки цистерн.
Основные преимущества:
Трубка: NBR, черная гладкая и маслобензостойкая.
Армирование: Высокопрочный текстильный синтетический корд, с двумя перекрестными антистатическими проводниками.
Оболочка: CR, черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию химикатам и нефтепродуктам.
Температура: -30°C до +70°C
Разрывное давление: 48 бар
Электропроводность: R < 10^6 Ом
Стандарты: EN 1360, EN 1761
Маркировка: ESSENTIAL™ REEL MASTER D - 16 BAR Ω

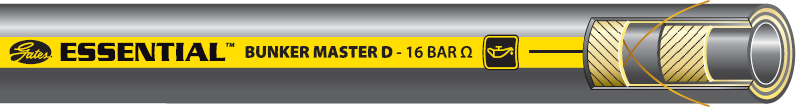

GATES ESSENTIAL BUNKER MASTER D - 16 BAR Ω
Напорный рукав для перекачки с морских нефтяных месторождений сырой нефти и жидких нефтепродуктов с максимальным содержанием ароматических соединений 50%, для танкеров и наливных судов.
Основные преимущества:
Трубка: NBR, черная, устойчивая к нефтепродуктам.
Армирование: Высокопрочный текстильный синтетический корд, с двумя перекрестными антистатическими проводниками.
Оболочка: CR, черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию, химикатам и нефтепродуктам.
Температура: -30°C до +90°C
Разрывное давление: 48 бар
Электропроводность: R < 10^6 Ом
Маркировка: ESSENTIAL™ BUNKER MASTER D - 16 BAR Ω

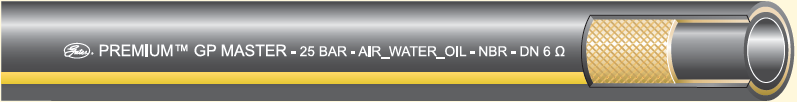

GATES PREMIUM GP MASTER - 25 BAR - AIR_WATER_OIL - NBR - DN.. Ω
Области применения, где требуются спиральные рукава высокого качества с отличной гибкостью и максимальной устойчивостью к воздействию сжатого воздуха, воды, бензина и других нефтепродуктов. Подходит для 20% биодизельных смесей.
Основные преимущества:
Трубка: NB, черная, устойчивая к нефтепродуктам.
Армирование: Текстильные спиральные нити.
Оболочка: CR , черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию, химикатам и нефтепродуктам.
Температура: -40°C до +95°C
Разрывное давление: > 3.15 x WP
Электропроводность: R < 10^6 Ом
Маркировка: PREMIUM™ GP MASTER - 25 BAR - AIR_WATER_OIL - NBR - DN.. Ω

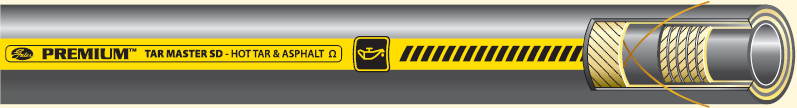

GATES PREMIUM TAR MASTER SD - HOT TAR & ASPHALT Ω
Напорно-всасывающий рукав (SD) высокого качества, предназначенный для перекачки горячих нефтепродуктов, таких как битум, асфальт и масло.
Основные преимущества:
Трубка: Акриловая резина с непревзойденной устойчивостью к горячим нефтепродуктам.
Армирование: Высокопрочный текстильный синтетический корд, стальная спираль, антистатическая проволока.
Оболочка: CR , черная, гладкая с тканевой навивкой, обладает хорошей устойчивостью к механическому истиранию, атмосферному воздействию, химикатам и нефтепродуктам.
Температура: При постоянном использовании до +160°C, при периодическом использовании до +180°C.
Разрывное давление: 4 x WP (Рабочее давление)
Электропроводность: R < 10^6 Ом
Маркировка: PREMIUM™ TAR MASTER SD - HOT TAR & ASPHALT Ω
Рукава Gates для подачи пара

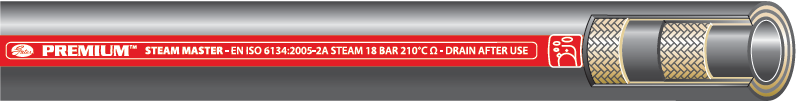

GATES PREMIUM STEAM MASTER - EN ISO 6134:2005-2A STEAM 18 BAR 210°C Ω - DRAIN AFTER USE
Премиальный рукав для транспортировки сжатого насыщенного пара при температуре 210°C при максимальном рабочем давлении 18 Бар или для горячей воды под давлением.
Основные преимущества:
Трубка: EPDM, черная, гладкая, электропроводная.
Армирование: Две гибкие стальные оплетки.
Оболочка: EPDM, гладкая, черная все размеры перфорированы. Устойчивая к экстремальным погодным условиям.
Температура: До +210°C.
Разрывное давление: 180 бар
Электропроводность: R < 10^6 Ом
Стандарты: EN ISO 6134:2005-2A
Маркировка переносом изображения: PREMIUM™ STEAM MASTER - EN ISO 6134:2005-2A STEAM 18 BAR 210°C Ω - DRAIN AFTER USE
Маркировка тиснением: GATES PREMIUM™ STEAM MASTER - EN ISO 6134:2005-2A STEAM 18 BAR - DIAM mm - Ω – Q - year
GATES PREMIUM STEAM MASTER RED - EN ISO 6134:2005-2A STEAM 18 BAR 210°C - DRAIN AFTER USE
Премиальный рукав для подачи сжатого насыщенного пара при температуре 210°C и максимальном давлении 18 Бар или горячей воды под давлением.
Основные преимущества:
Трубка: EPDM, черная, гладкая, электропроводная.
Армирование: Две гибкие стальные оплетки.
Оболочка: EPDM, гладкая, красная, все размеры перфорированы. Устойчивая к экстремальным погодным условиям.
Температура: До +210°C.
Разрывное давление: 180 бар
Электропроводность: R < 10^6 Ом
Стандарты: EN ISO 6134:2005-2A
Маркировка переносом изображения: PREMIUM™ STEAM MASTER RED - EN ISO 6134:2005-2A STEAM 18 BAR 210°C - DRAIN AFTER USE
Маркировка тиснением: GATES PREMIUM™ STEAM MASTER RED - EN ISO 6134:2005-2A STEAM 18 BAR - DIAM mm – Q - year
GATES PREMIUM HEATER MASTER - STEAM OPEN SYSTEM 6 BAR 164°C Ω
Для перекачки горячей воды (20 Бар, до 90°C) и пара под давлением до 6 Бар и температуры до 164С, для общепромышленных применений.
Основные преимущества:
Трубка: EPDM, черная гладкая.
Армирование: Высокопрочный гибкий текстильный корд.
Оболочка: EPDM, гладкая, черная, очень устойчивая к атмосферным воздействиям.
Температура: -20°C до +164°C
Разрывное давление: 60 бар
Электропроводность: R < 10^6 Ом
Стандарты: Превышает требования BS 5122/A2
Маркировка нанесением изображения: PREMIUM™ HEATER MASTER - STEAM OPEN SYSTEM 6 BAR 164°C Ω
Рукава Gates для кислотных растворов и химических веществ

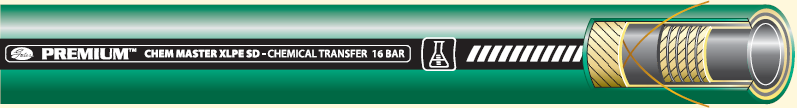

GATES PREMIUM CHEM MASTER XLPE SD - CHEMICAL TRANSFER 16 BAR
Премиальный рукав для транспортировки различных химических продуктов из автоцистерн, барж, танкеров и хранилищ. Конструкция рукава имеет стальную спираль для всасывающих операций, а также для маршрутизации рукава при изгибах в стесненных пространствах. Напорно-всасывающий рукав (SD) для использования с различными кислотными растворами и химикатами в тяжелых условиях.
Основные преимущества:
Трубка: XLPE, черная, гладкая.
Армирование: Гибкий текстильный корд, стальная спираль, с двумя перекрестными антистатическими проводниками.
Оболочка: EPDM, гладкая, зеленого цвета оболочка с очень высокой устойчивостью к атмосферным воздействиям.
Температура: -20°C до +65°C
Разрывное давление: > 48 бар
Маркировка: PREMIUM™ CHEM MASTER XLPE SD - CHEMICAL TRANSFER 16 BAR

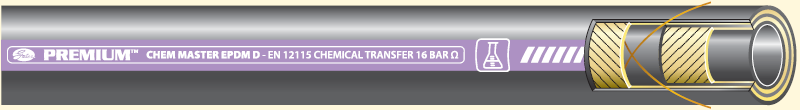

GATES PREMIUM CHEM MASTER EPDM D - EN 12115 CHEMICAL TRANSFER 16 BAR Ω
Напорный рукав (D) для химических продуктов таких, как кислоты, щелочи, эфиры и кетоны со средней или низкой концентрацией. Подходит для транспортировки различных среднеконцентрированных химических продуктов из автоцистерн, барж, танкеров и хранилищ.
Основные преимущества:
Трубка: EPDM, гладкая,черная, электропроводящая
Армирование: Очень гибкий синтетический текстильный корд с двумя перекрестными антистатическими проводниками
Оболочка: CSM с превосходной устойчивостью к истиранию и атмосферным воздействиям, и отличной устойчивостью к химикатам и нефтепродуктам
Температура: -40°C до +95°C
Разрывное давление: 4 x WP (Рабочее давление)
Электропроводность: R< 10^6 Ом
Стандарты: EN 12115
Маркировка нанесением изображения: PREMIUM™ CHEM MASTER EPDM D - EN 12115 CHEMICAL TRANSFER 16 BAR Ω
Маркировка тиснением: GATES PREMIUM™ CHEM MASTER EPDM D - EN 12115 - EPDM - DIAM .. - 16 BAR - Ω – Q – year

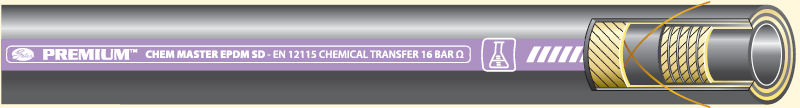

GATES PREMIUM CHEM MASTER EPDM SD - EN 12115 CHEMICAL TRANSFER 16 BAR Ω
Премиальный напорно-всасывающий (SD) рукав для таких химических продуктов, как кислоты, щелочи, эфиры и кетоны со средней или низкой концентрацией. Подходит для транспортировки различных среднеконцентрированных химических продуктов из автоцистерн, барж, танкеров и хранилищ.
Основные преимущества:
Трубка: EPDM, гладкая,черная, электропроводящая
Армирование: Гибкий синтетический текстильный корд с двумя перекрестными антистатическими проводниками
Оболочка: CSM с превосходной устойчивостью к истиранию и атмосферным воздействиям, и отличной устойчивостью к химикатам и нефтепродуктам
Температура: -40°C до +95°C
Разрывное давление: 4 x WP (Рабочее давление)
Электропроводность: R< 10^6 Ом
Стандарты: EN 12115
Маркировка нанесением изображения: PREMIUM™ CHEM MASTER EPDM SD - EN 12115 CHEMICAL TRANSFER 16 BAR Ω
Маркировка тиснением: GATES PREMIUM™ CHEM MASTER EPDM SD - EN 12115 - EPDM - DIAM .. - 16 BAR - Ω – Q - year

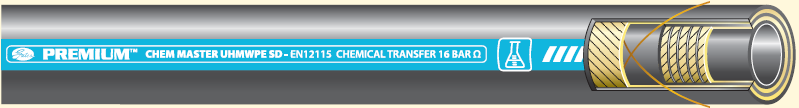

GATES PREMIUM CHEM MASTER UHMWPE SD - EN12115 CHEMICAL TRANSFER 16 BAR Ω
Универсальный напорно-всасывающий рукав (SD) для перекачки различных агрессивных химикатов и кислот. Подходит для транспортировки различных химических продуктов. Конструкция рукава имеет стальную спираль для возможности всасывания.
Основные преимущества:
Трубка: UHMWPE, черная, гладкая, электропроводящая
Армирование: Гибкий синтетический текстильный корд с двумя проволоками-проводниками
Оболочка: CSM с превосходной устойчивостью к истиранию и атмосферным воздействиям и отличной устойчивостью к химикатам и нефтепродуктам
Температура: -35°C до +100°C, подходит для кратковременного использования пара при температуре 130°C
Разрывное давление: 4 x WP (Рабочее давление)
Электропроводность: R< 10^6 Ом
Стандарты: EN 12115
Маркировка нанесением изображения: PREMIUM™ CHEM MASTER UHMWPE SD - EN12115 CHEMICAL TRANSFER 16 BAR Ω
Маркировка тиснением: GATES PREMIUM™ CHEM MASTER UHMWPE SD - EN 12115 - UHMWPE - DIAM.. 16 BAR - Ω – Q - year

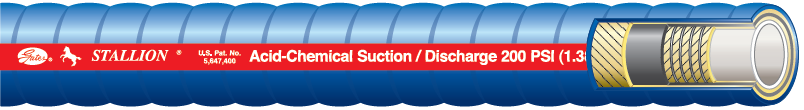

GATES STALLION
Транспортировка различных химикатов и кислот из автоцистерн, барж, танкеров и хранилищ. Конструкция рукава Stallion® имеет стальную спираль для возможности всасывания. Трубка (из тефлона или неофлона) обладает отличной устойчивостью к химикатам и покрыта материалом Gates Gatron™ для повышения усталостной прочности при изгибах в местах соединений. Конструкция рукава Stallion® позволяет легко очищать его в ваннах, содержащих 10% раствор NaOH при 212°F (100°C). Можно применять методы очистки на месте (CIP). Области применения включают основные химикаты, используемые в различных отраслях промышленности. Совместим с коммерческими марками био-дизельных топлив до B-100.
Основные преимущества:
Трубка: TипT (FEP) Тефлон* или Неофлон**. Белого цвета. С покрытием Gatron™ (модифицированный XLPE)
Армирование: Синтетическая, высокопрочная ткань со стальной спиралью
Оболочка: Тип P (EPDM). Синего цвета, гофрированная с красной полосой.
Температура: -40°C до +149°C при нормальном использовании. STALLION® устойчив к жидкостям с температурой до +149°C, однако все зависит от конкретного вида химикатов.
Разрывное давление: 55 бар
Маркировка нанесением изображения: GATES® Stallion® U.S. Pat. No. 5.647.400 Acid-Chemical Suction/Discharge 200 PSI (1.38MPa) W.P. Made In U.S.A. For your safety: Use Permanent Fittings Only Caution: Use of Damaged Hose Could be Hazardous

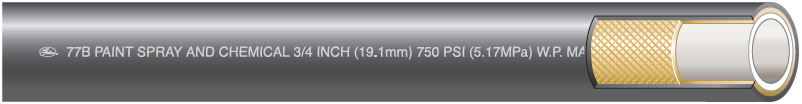

GATES 77B PAINT SPRAY AND CHEMICAL
Для покрасочных работ, а также перекачки нефтесодержащих продуктов (алифатические, ароматические и хлорированные углеводороды, такие как толуол, ксилол, бензол, бензин и тетрахлорид углерода). Смотрите таблицу химической совместимости, чтобы правильно подобрать рукав. Совместим с коммерческими марками био-дизельного топлива до B-100. НЕ РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ С КИСЛОТАМИ ИЛИ ДЛЯ ПОКРАСКИ ПОД ВЫСОКИМ ДАВЛЕНИЕМ, ТАМ ГДЕ ТРЕБУЕТСЯ РУКАВ СО СТАТИЧЕСКОЙ ПРОВОДИМОСТЬЮ.
Основные преимущества:
Трубка: Специальный гибкий Нейлон 11
Армирование: Синтетический, гибкий текстильный корд
Оболочка: Неопреновая, черная.
Температура: -40°C до +66°C при постоянном использовании. Свяжитесь с представителем, если планируется использование для транспортировки химикатов с температурой выше +49С
Разрывное давление: > 138 Бар
Маркировка нанесением изображения: GATES® 77B PAINT SPRAY AND CHEMICAL 3/4 INCH (19.1mm) 750 PSI (5.17MPa) W.P. MADE IN U.S.A.
Рукава Gates для пищевых применений

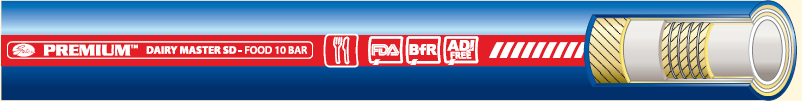

GATES PREMIUM DAIRY MASTER SD - FOOD 10 BAR
Премиальный напорно-всасывающий рукав (SD) для пищевых продуктов. Для транспортировки из автоцистерн, барж, танкеров и хранилищ пищевых продуктов, таких как животный жир, растительное масло и другие пищевые жиры, требующие рукав с санитарным допуском FDA. Также подходит для транспортировки мороженого и других молочных продуктов.
Основные преимущества:
Трубка: Белая пищевая резина на основе NBR, устойчивая к животным жирам и растительным маслам
Армирование: Высокопрочный, синтетический, гибкий, текстильный корд со стальной спиралью
Оболочка: Синяя резина на основе NBR, устойчивая к животным жирам и растительным маслам
Температура: -30°C до +90°C, при периодическом использовании до +130°C/ 30 минут для очистки
Разрывное давление: > 30 Бар
Стандарты: FDA, BfR, не содержит ингредиентов животного происхождения
Маркировка переносом изображения: PREMIUM™ DAIRY MASTER SD - FOOD 10 BAR
GATES PREMIUM DAIRY MASTER LITE SD - FOOD 10 BAR
Очень гибкий гофрированный напорно-всасывающий рукав (SD) для пищевых продуктов. Для транспортировки из автоцистерн, барж, танкеров и хранилищ пищевых продуктов, таких как животный жир, растительное масло и другие пищевые жиры, требующие рукав с санитарным допуском FDA. Также подходит для мороженого и других молочных продуктов.
Основные преимущества:
Трубка: Белая пищевая резина на основе NBR, устойчивая к животным жирам и растительным маслам.
Армирование: Высокопрочный, синтетический, гибкий, текстильный корд со стальной спиралью
Оболочка: Синяя резина на основе NBR, гофрированная и устойчивая к животным жирам и растительным маслам
Температура: 30°C до +90°C, при периодическом использовании до+130 °C/ 30 минут для очистки
Разрывное давление: > 30 Бар
Стандарты: FDA, BfR, не содержит ингредиентов животного происхождения
Маркировка переносом изображения: PREMIUM™ DAIRY MASTER LITE SD - FOOD 10 BAR

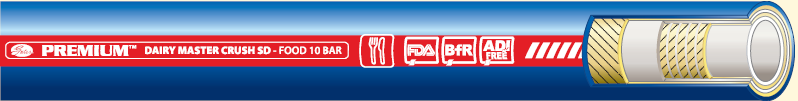

GATES PREMIUM DAIRY MASTER CRUSH SD - FOOD 10 BAR
Премиальный устойчивый к передавливанию напорно-всасывающий рукав (SD) для пищевых продуктов. Для транспортировки из автоцистерн, барж, танкеров и хранилищ пищевых продуктов, таких как животный жир, растительное масло и другие пищевые жиры, требующие рукав с санитарным допуском FDA. Также подходит для транспортировки мороженого и других молочных продуктов.
Основные преимущества:
Трубка: Белая пищевая резина на основе NBR, устойчивая к животным жирам и растительным маслам.
Армирование: Высокопрочный, синтетический, гибкий, текстильный корд с пластиковой проволочной спиралью, устойчивой к передавливанию
Оболочка: Синяя резина на основе NBR, устойчивая к животным жирам и растительным маслам
Температура: -30°C до +90°C, при периодическом использовании до+130 °C/ 30 минут для очистки
Разрывное давление: > 30 Бар
Стандарты: FDA, BfR, не содержит ингредиентов животного происхождения
Маркировка переносом изображения: PREMIUM™ DAIRY MASTER CRUSH SD - FOOD 10 BAR

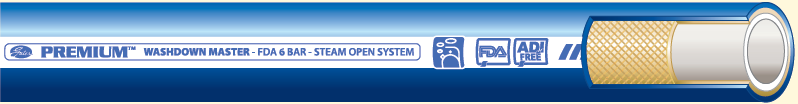

GATES PREMIUM WASHDOWN MASTER - FDA 6 BAR - STEAM OPEN SYSTEM
Премиальный промывочный рукав для открытых паровых систем и систем с горячей водой в пищевой и молочной промышленности. Используется в промывочных процессах на целлюлозно-бумажных фабриках, заводах по производству продуктов питания, где требуется рукав с оболочкой, не оставляющей следов.
Основные преимущества:
Трубка: EPDM, белая, гладкая
Армирование: Высокопрочный текстильный корд
Оболочка: EPDM, синяя
Температура: -30°C до +164°C
Разрывное давление: > 60 Бар
Стандарты: FDA, не содержит ингредиентов животного происхождения
Маркировка переносом изображения: PREMIUM™ WASHDOWN MASTER - FDA 6 BAR - STEAM OPEN SYSTEM

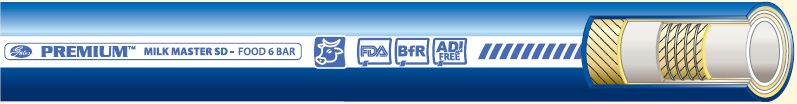

GATES PREMIUM MILK MASTER SD - FOOD 6 BAR
Премиальный напорно-всасывающий рукав для перекачки в/из молочных цистерн.
Основные преимущества:
Трубка: NR, пищевая, белая
Армирование: Высокопрочный, синтетический, гибкий, текстильный корд со стальными спиралями
Оболочка: NR, синяя
Температура: -30°C до +70°C, при периодическом использовании до +120°C / 20 минут для очистки.
Разрывное давление: > 18 Бар
Стандарты: FDA, Bfr, не содержит ингредиентов животного происхождения
Маркировка переносом изображения: PREMIUM™ MILK MASTER SD - FOOD 6 BARc

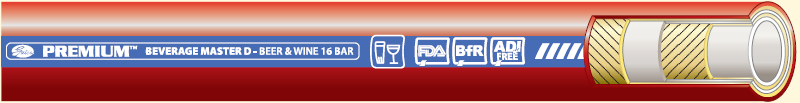

GATES PREMIUM BEVERAGE MASTER D - BEER & WINE 16 BAR
Премиальный напорный рукав (D) для пива, вина, спирта (40%) и спиртных напитков или жидких продуктов питания. Транспортировка молока, сока, безалкогольных напитков, медикаментов и косметических веществ или продуктов на водной основе требующих рукав с санитарным допуском FDA.
Основные преимущества:
Трубка: CR/NR, устойчивая к маслу и жиру (макс.40%), без запаха и вкуса
Армирование: Высокопрочный, синтетический, гибкий, текстильный корд
Оболочка: EPDM, устойчивая к химикатам и озону, с нитяной навивкой
Температура: -30°C до +90°C, при периодическом использовании до +130 °C/ 40 минут для очистки.
Разрывное давление: > 30 Бар
Стандарты: FDA и BfR, не содержит ингредиентов животного происхождения
Маркировка переносом изображения: PREMIUM™ BEVERAGE MASTER D - BEER & WINE 16 BAR

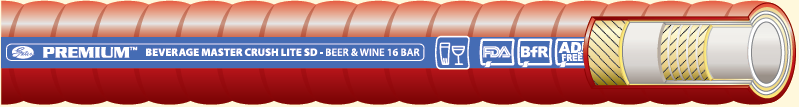

GATES PREMIUM BEVERAGE MASTER CRUSH LITE SD - BEER & WINE 16 BAR
Премиальный гофрированный напорно-всасывающий рукав (SD), устойчивый к передавливанию, для пива, вина, спирта (40%) и спиртных напитков или жидких продуктов питания. Транспортировка молока, сока, безалкогольных напитков, медикаментов и косметических веществ и веществ на водной основе.
Основные преимущества:
Трубка: CR/NR, устойчивая к маслу и жирам (макс. 40%) не содержащих запаха и вкуса
Армирование: Высокопрочный, синтетический, текстильный корд, нейлоновая спираль, устойчивый к раздавливанию
Оболочка: EPDM, красная, устойчивая к химикатам и озону, с нитяной навивкой, гофрированная
Температура: -30°C до +90°C, при периодическом использовании до+130 °C/ 30 минут для очистки.
Разрывное давление: > 30 Бар
Стандарты: FDA и BfR, не содержит ингредиентов животного происхождения
Маркировка переносом изображения: PREMIUM™ BEVERAGE MASTER CRUSH LITE SD - BEER & WINE 16 BAR
Рукава Gates для воды и воздуха

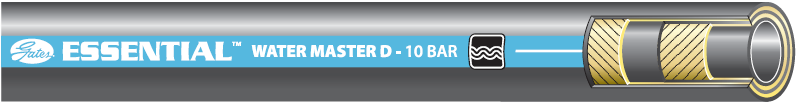

GATES ESSENTIAL WATER MASTER D - 10 BAR
Напорный рукав (D) для воды, технической воды, морской воды, грязи, шлама. Для тяжелых условий, там где требуются компактные, прочные и легкие рукава.
Основные преимущества:
Трубка: EPDM, черная, гладкая
Армирование: Синтетический, высокопрочный, текстильный корд
Оболочка: EPDM, черная, хорошая устойчивость к погодным условиям и старению
Температура: -35°C до +95°C
Разрывное давление: > 30 бар
Маркировка переносом изображения: ESSENTIAL™ WATER MASTER D - 10 BAR

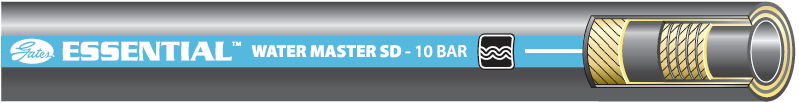

GATES ESSENTIAL WATER MASTER SD - 10 BAR
Напорно-всасывающий рукав для воды, технической воды, морской воды, грязи, шлама. Для тяжелых условий, там где требуются компактные, прочные и легкие рукава.
Основные преимущества:
Трубка: EPDM, черная, гладкая
Армирование: Синтетический, высокопрочный, текстильный корд со стальной спиралью
Оболочка: EPDM, черная, с хорошей устойчивостью к погодным условиям и старению.
Температура: -35°C до +95°C
Разрывное давление: > 30 бар
Маркировка переносом изображения: ESSENTIAL™ WATER MASTER SD - 10 BAR

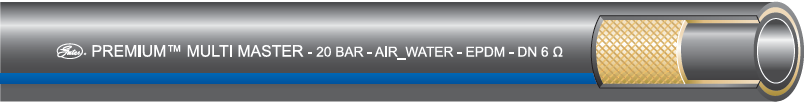

GATES PREMIUM MULTI MASTER - 20 BAR - AIR_WATER - EPDM - DN.. Ω
Премиальный многоцелевой рукав для воздуха и воды для применения в любой сфере деятельности, требующих максимальную гибкость, включая горную промышленность, строительство, сельское хозяйство и автомобильный ремонт, и операции на предприятиях. Отличная устойчивость к высокой температуре и озону. Подходит для распыления разбавленных растворов гербицидов в сельском хозяйстве.
Основные преимущества:
Трубка: EPDM, черная, гладкая
Армирование: Спиральные текстильные слои
Оболочка: EPDM, черная, гладкий с одной синей линией по всей длине рукава
Температура: -40°C до +100°C
Разрывное давление: 4 x WP (Рабочее давление)
Электропроводность: R< 10^6 Ом
Напечатанная маркировка: PREMIUM™ MULTI MASTER - 20 BAR - AIR_WATER - EPDM - DN.. Ω

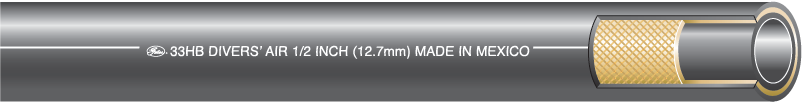

GATES 33HB DIVERS’ AIR
Для смеси газов кислорода, гелия и азота, которые используются для дыхания во время дайвинга. Рукав устойчив к изгибам и имеет увеличенный ресурс на износ при нормальных условиях эксплуатации.
Основные преимущества:
Трубка: NBR, черная
Армирование: Оплеточный, высокопрочный, текстильный корд
Оболочка: Неопрен, черная, все размеры перфорированы
Температура: -40°C до +49°C при постоянном использовании
Стандарты: Соответствует MIl-H-2815G Section 3.12.2 в части дегазации для воздушной дыхательной аппаратуры, особенно для дайвинга.
Маркировка переносом изображения: GATES® 33HB DIVERS’ AIR 1/2 INCH (12.7mm) MADE IN MEXICO
Рукава Gates для грануляторов и сухих материалов

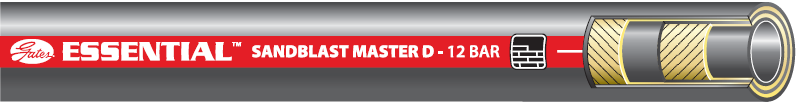

GATES ESSENTIAL SANDBLAST MASTER D - 12 BAR
Рукав для пескоструйной обработки металлических отливок, стали, камня, цемента, а также в тех случаях, когда абразивный материал транспортируется на большой скорости.
Основные преимущества:
Трубка: NR/BR, черная, антистатическая
Армирование: Высокопрочный, синтетический, текстильный корд
Оболочка: Nr/Br, антистатическая, устойчивая к истиранию и погодным условиям
Температура: -40°C до +75°C
Разрывное давление: >48 Бар
Электропроводность: R< 10^6 Ом
Стандарты: DIN 53516:~55 мм3
Маркировка переносом изображения: ESSENTIAL™ SANDBLAST MASTER D - 12 BAR

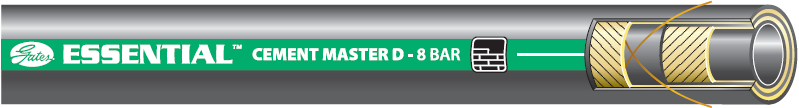

GATES ESSENTIAL CEMENT MASTER D - 8 BAR
Напорный рукав для пневмо транспортировки сухого цемента, шлама, пыли, известняка, щепок, угля, песка, гравия, сланца, асфальта, металлической стружки. Содержит статически-проводимый черный каучук в составе трубки и заземляющие проводники в стенках рукав для снятия статического напряжения.
Основные преимущества:
Трубка: NR/BR, черная, антистатическая
Армирование: Высокопрочный синтетический текстильный корд, статический проводник
Оболочка: Nr/SBr, антистатическая, устойчивая к истиранию и погодным условиям
Температура: -20°C до +80°C
Разрывное давление: > 24 Бар
Электропроводность: R< 10^6 Ом
Стандарты: DIN 53516
Маркировка переносом изображения: ESSENTIAL™ CEMENT MASTER D - 8 BAR

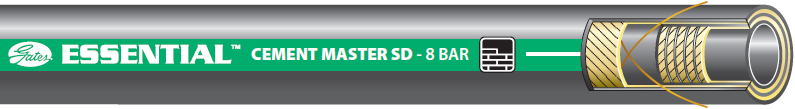

GATES ESSENTIAL CEMENT MASTER SD - 8 BAR
Напорно-всасывающий рукав для пневмо транспортировки сухого цемента, шлама, пыли, известняка, щепок, угля, песка, гравия, сланца, асфальта, металлической стружки. Содержит статически-проводимый черный каучук в составе трубки и заземляющие проводники в стенках рукав для разряжения статического напряжения.
Основные преимущества:
Трубка: Nr/Br, черная, антистатическая
Армирование: Высокопрочный синтетический текстильный корд, стальная спираль, проволока-проводник
Оболочка: Nr/SBr, антистатическая, устойчивая к истиранию и погодным условиям
Температура: -20°C до +80°C
Разрывное давление: > 24 Бар
Электропроводность: R< 10^6 Ом
Стандарты: DIN 53516
Маркировка переносом изображения: ESSENTIAL™ CEMENT MASTER SD - 8 BAR

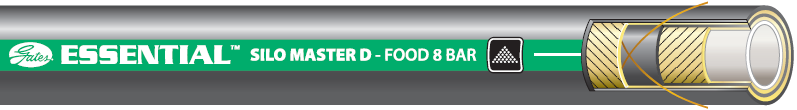

GATES ESSENTIAL SILO MASTER D - FOOD 8 BAR
Напорный рукав для пневмо транспортировки таких абразивных сыпучих материалов, как пластические гранулы, зерно и сахар.
Основные преимущества:
Трубка: NR/BR, белая
Армирование: Высокопрочный синтетический текстильный корд, проволока-проводник
Оболочка: NR/BR, антистатическая, устойчивая к истиранию и погодным условиям
Температура: -20°C до +80°C
Разрывное давление: > 24 Бар
Маркировка: ESSENTIAL™ SILO MASTER D - FOOD 8 BAR
GATES ESSENTIAL SILO MASTER SD - FOOD 8 BAR
Напорно-всасывающий рукав для пневмо транспортировки таких абразивных сыпучих материалов, как пластические гранулы, зерно и сахар.
Основные преимущества:
Трубка: NR/BR, белая
Армирование: Высокопрочный синтетический текстильный корд, стальная спираль, проволока-проводник
Оболочка: NR/BR, антистатическая, устойчивая к истиранию и погодным условиям
Температура: -20°C до +80°C
Разрывное давление: > 24 Бар
Маркировка: ESSENTIAL™ SILO MASTER SD - FOOD 8 BAR

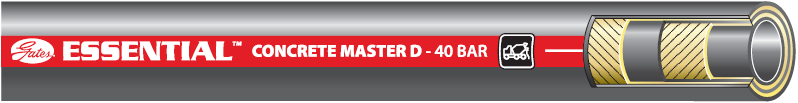

GATES ESSENTIAL CONCRETE MASTER D - 40 BAR
Рукав для бетонного насоса, для перекачки таких абразивных материалов, как строительные растворы, цемент, гипс. Подходит для транспортировки различных материалов закачиваемых в цементируемые конструкции, конструкции туннелей, плавательные бассейны.
Основные преимущества:
Трубка: Nr/SBr/Br, черная, антистатическая
Армирование: Высокопрочный синтетический текстильный корд
Оболочка: Nr/SBr, антистатическая, устойчивая к истиранию и погодным условиям
Температура: -20°C до +70°C
Разрывное давление: > 120 Бар
Электропроводность: R< 10^6 Ом
Стандарты: DIN 53516: ~70 mm3
Маркировка переносом изображения: ESSENTIAL™ CONCRETE MASTER D - 40 BAR
Как правильно выбрать рукав
Резиновые рукава, как правило, предназначены для транспортировки различных материалов. Они используются для различных целей, в частности для того, чтобы обеспечить следующее:
• Гибкость: маршрутизация, соединение, вывод материала
• Поглощение вибрации
• Сопротивление агрессивным жидкостям
• Устойчивость к истиранию
• Создание закрытой системы
Чем лучше вы осведомлены об области применения, тем легче подобрать изделие, которое обеспечит нормальную работу в этом применении. Это особенно важно для рукавов, так как в их работе есть много факторов, влияющих на их работу. Каждый вид рукава и соединения разработан таким образом, чтобы обеспечить удовлетворительную работу и безопасное длительное использование в определенной области применения. Для достижения максимального ресурса потребителю следует:
• Правильно выбирать рукава и муфты
• Проводить техническое обслуживание рукава во время его эксплуатации
• Поддерживать хорошее рабочее состояние рукава
• Учитывать все меры безопасности
Если рукав был неправильно выбран, то уход и техническое обслуживание вряд ли помогут продлить срок службы. Проще говоря, рукава быстро придут в негодность, если они были неправильно использованы. При разработке системы с резиновыми рукавами всегда применяются инженерные принципы относительно материалов. Воспользуйтесь характеристиками резиновых материалов и избегайте тех условий, которые сокращают срок эксплуатации рукавов. Вот некоторые из них:
• воздействие температур, превышающих указанные для каждого рукава
• изгибы, перетягивание, скручивание, заломы
• воздействие агрессивных сред, к которым неустойчивы рукава
• воздействие рабочего давления/ импульсного давления, превышающего указанные значения для каждого рукава
Правильный выбор рукавов, как правило, осуществляется двумя способами:
• Сделать оптимальный выбор из нескольких возможных вариантов для определенного применения.
• Сделать единственный выбор, который соответствует всем требованиям какого-либо особенного применения, например, перекачка сжиженного газа.
Рукава многофункциональны: один и тот же рукав может применяться для разных задач. Однако некоторые области применения являются ответственными и опасными, и для них необходимо выбирать рукав, рекомендуемый компанией Gates. Например, следующие виды применения:
• Пар
• Жидкий нефтяной газ.
• Агрессивные химикаты.
• Пневмо бурение
Соответствие отраслевым стандартам и техническим требованиям
FDA (Управление по контролю за продуктами и лекарствами США) является агентством в структуре Министерства здравоохранения и социальных услуг, состоящие из центров и офисов. FDA ответственно за здравоохранение, обеспечивая безопасность и эффективность лекарств для людей и животных, биологических продуктов, медицинских устройств, национальных поставок продуктов питания, косметики и продуктов, которые излучают радиацию.
Федеральный институт оценки рисков (BfR) действует в сфере защиты здоровья потребителя. В его задачи входит оценка существующих и определение новых рисков для здоровья и составление рекомендаций по сокращению рисков и их информационное обеспечение.
Фармакопея США (USP) является неправительственной организацией, устанавливающей официальные общественные стандарты - дает права на выписку рецептов на лекарства и другие продукты здравоохранения, которые произведены или продаются в США. USP также устанавливает авторитетные стандарты на пищевые ингредиенты и диетические продукты. USP устанавливает стандарты на качество, чистоту, силу действия и последовательность применения продуктов, являющихся критичными для общественного здоровья.
Рукав, который способен проводить статическое электричество с сопротивлением более 103 Ом/м, но менее чем 106 Ом/м обозначается картинкой Ω. Объект или устройство способное проводить статическое электричество если его поверхностное сопротивление составляет от 104 Ом до 109 Ом, измеренное при 23°C и при относительной влажности 50%. Изделия с характеристиками проводимости статического электричества является Антистатическими.
Вещества животного происхождения (ADI) могут стать причиной заболеваний КГЭ, и их необходимо избегать в изделиях, которые могут контактировать с продуктами, предназначенными для употребления в пищу. Материалы покрытия рукавов и другие технологические изделия могут содержать вещества животного происхождения. Gates проверяет состав используемых материалов и может предложить широкий выбор пищевых рукавов, не содержащих веществ животного происхождения.
Подбор рукавов Gates по аналогам других производителей
На рынке РФ присутствует огромное количество производителей рукавов высокого давления, среди них: Gates (США, Турция), ALFAGOMMA (Италия), DIXON (Англия), Tubigomma (Италия), Semperit (Австрия), TUDERTECHNICA (Италия), IVG (Италия), SLT (Китай), THOR (Италия), Trelleborg (Франция), PARKER (США, Италия), EATON - SEL (Турция, США).
Часто требуется подобрать серию РВД, зная лишь модель и серию от другого производителя. Для удобства подбора рукавов Gates, мы сделали небольшую подборку рекомендуемых замен относительно иных производителей РВД. Рекомендуем при подборе аналогов рукавов сравнивать технические характеристики по каталогам производителей.
Ниже приведены основные серии и модели рукавов высокого давления от других производителей, которые можно заменить на рукава Gates.
Gates Chem Master UHMWPE SD
• Tubigomma CHEMIGREN SD /16 - EN 12115 - NO SPARKS (Италия)
• Semperit RESIST U UPEL- P (Австрия)
• Semperit FLEXICHEM (Австрия)
• DIXON A416 (Англия)
• TUDERTECHNICA GPS EVOLUTION HD (Италия)
• TUDERTECHNICA TUCHEM UPE FULL CONDUCTIVE (Италия)
• IVG THUNDERFLEX (Италия)
• IVG Supertop UPE (Италия)
• SLT (Китай)
• Trelleborg CHEM 16 UPE SD EN (Франция)
• PARKER WILDCATTER® UHMWPE (США, Италия)
• EATON EHC006 (Турция)
Gates Dairy Master SD
• ALFAGOMMA 405 LE SD (Италия)
• Tubigomma AGRAMILK SD /10 (Италия)
• Tubigomma AGRAWINA SD /10 (Италия)
• DIXON SANHYGIENIC SD (спирт 96) (Англия-Австрия)
• Semperit LMUS (спирт 96) (Австрия)
• TUDERTECHNICA TUFOOD (Италия)
• IVG VINOFLEX NR (Италия)
• IVG VINOFLEX IIR (Италия)
• IVG MILLENIUM LL (спирт 96) (Италия)
• SLT OCEAN 7 UPE (Китай)
• Trelleborg ALIKLER G2 (спирт 96) (Франция)
• Trelleborg LACTADIAL (спирт 96) (Франция)
• PARKER GAMBRINUS UPE SM (США)
Gates Water Master
• ALFAGOMMA 202 AA (Италия)
• SEMPERIT IWSL/ ISFD (Австрия)
• DIXON A210 (Англия)
• TUDERTECHNIKA POMPE/10 (Италия)
• TUBIGOMMA AQUAGEN/AQUAMASTER SD 10 (Италия)
• IVG WATER TORONTO/10 (Италия)
• TRELLEBORG ASSAINIX (Франция)
• EATON EHS003 (Турция)
Gates Steam Master
• DIXON A230 (Англия)
• ALFAGOMMA 340 AH (Италия)
• SEMPERIT DS1, DS2 (Австрия)
• TUDERTECHNIKA VAPORE 17 (Италия)
• TUBIGOMMA CALORMASTER (Италия)
• IVG STEAM VICTORIA (Италия)
• TRELLEBORG PETROVAST (Франция)
• THOR MAINE (Италия)
Gates Heater Master
• ALFAGOMMA 350 AA (Италия)
• SEMPERIT DS3 (Австрия)
• TUDERTECHNIKA VAPORE 6-NE (Италия)
• TUBIGOMMA CALORSTEAM (Италия)
• IVG STEAM MANITOBA (Италия)
• TRELLEBORG PETROVAST (Франция)
• THOR MAINE (Италия)
• EATON EHS003 (Турция)
Gates Silo, Cement Master SD/D
• ALFAGOMMA 760LA (Италия)
• Semperit LOSP/LMSP (Австрия)
• Trelleborg TRUCK 7 FOOD (Франция)
• Tubigomma AGRACORN SD(D) /10 (Италия)
• GoodYear Plicord Dry Cement HW (США)
• Continental Contitech Dry Cement Softwall (Канада)
• THOR STRATOS (Италия)
Gates Oil Master SD
• ALFAGOMMA 605 AA (Италия)
• Semperit TM 30 (Австрия)
• Tubigomma PETROCORD /10 (Италия)
• EATON EHP500 (Турция)
• DIXON A430-T2 (Англия)
• TUDERTECHNICA BENZINA/10 (Италия)
Gates Washdown Master
• ALFAGOMMA 350LE (Италия)
• Tubigomma CALORSTEAM/AL FDA 170 C (Италия)
• Semperit LM3 (Австрия)
• Trelleborg BIOVAST (Франция)
• DIXON A235 (Англия)
• TUDERTECHNICA TUBLUESTREAM (Италия)
Gates Chem Master EPDM SD
• ALFAGOMMA 503 AA (Италия)
• SEMPERIT FLEXICHEM EPDM 16 BAR (Австрия)
• Tubigomma CHEMIDUT SD/16 - EN 12115 (Италия)
Gates Chem Master XLPE SD
• ALFAGOMMA 505OG (Италия)
• IVG VERNICI PE-X (Италия)
• PARKER Titanflex Modified XLPE (США)
Каталоги, брошюры, техническая документация рукавов Gates
Каталог Промышленные рукава Gates
Каталог продукции для силовой гидравлики Gates
