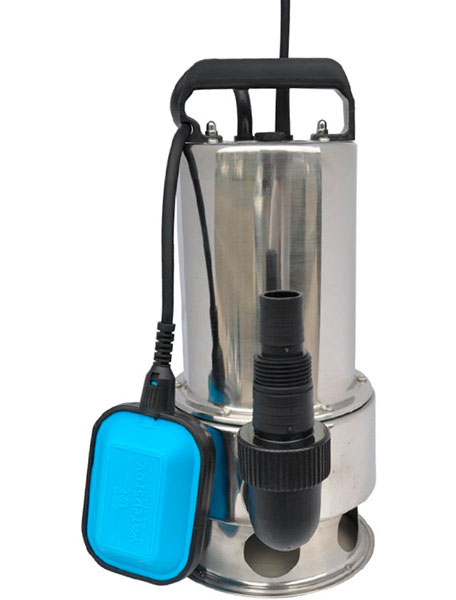

Погружные дренажные насосы Waterstry серии WDP
Назначение:
Откачка загрязненных грунтовых вод без длинноволокнистых включений с механическими примесями размером до 35 мм.
Сферы применения:
- откачка затопленных помещений, подвалов, водоемов и бассейнов;
- осушение канав, котлованов в строительстве;
- наполнение емкостей из неглубоких колодцев;
- водоотведение из дренажных колодцев, приямков и т. д.
Преимущества:
- высокая износостойкость благодаря использованию нержавеющей стали;
- встроенная тепловая защита электродвигателя;
- малые габариты и вес, позволяющие эксплуатацию в ограниченном пространстве;
- возможность работать в автоматическом режиме благодаря поплавковому выключателю;
- увеличенный условный проход насоса.
Погружные одноступенчатые дренажные насосы для перекачки чистой и загрязнённой воды без длинноволокнистых включений c корпусом из нержавеющей стали. Максимальный размер твердых частиц во взвешенном состоянии – 35 мм. Небольшие размеры и масса насоса, наличие пластиковой ручки и кабеля 10 м в водостойкой оболочке позволяют использовать WDP в качестве переносных, а также устанавливать стационарно. Угловой напорный патрубок ступенчатой формы даёт возможность применять трубы и шланги разных сечений, а также соединения с трубной резьбой. Электродвигатель имеет встроенную тепловую защиту.
Одноступенчатый погружной насос. Гидравлическая ступень насоса представляет собой камеру с центробежным рабочим колесом на валу, совмещённом с ротором асинхронного электродвигателя. Корпус насоса, кожух электродвигателя изготовлены из нержавеющей стали, открытое рабочее колесо – из высокопрочного пластика. Электронасос комплектуется реле уровня с регулированием длины кабеля поплавка в пазу рукоятки. Это позволяет устанавливать уровень запуска и остановки насоса и предохраняет изделие от работы без воды.
Спецификация материалов WDP:
| Компонент | Материал |
| Кабель | H07RN-F резина |
| Ручка | Пластик, нержавеющая сталь |
| Кожух двигателя | Нержавеющая сталь |
| Корпус двигателя | Нержавеющая сталь |
| Рабочее колесо | Пластик |
| Корпус насоса | Нержавеющая сталь |
| Сальниковое уплотнение | NBR |
| Вал | Нержавеющая сталь |
| Уплотнение вала | Графит/керамика/EPDM |
| Напорный патрубок | Пластик |

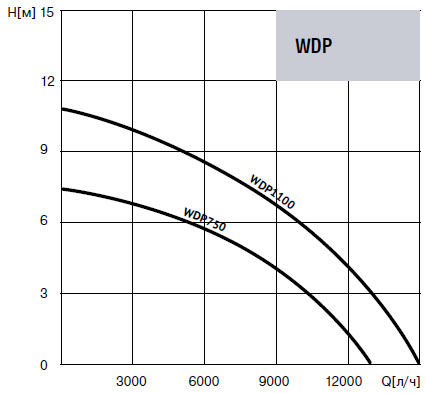

Напорно-расходные характеристики насосов серии WDP
Технические характеристики насосов WDP:
| WDP 750 | WDP 1100 | ||
Мощность электродвигателя | Вт | 750 | 1100 |
Напряжение/частота | В/Гц | 230 ± 10 % / 50 | 230 ± 10 % / 50 |
Напор, max* | м | 7,5 | 11,0 |
Производительность, max* | м3/ч | 13,0 | 15,0 |
Температура жидкости | ºC | 35 | 35 |
Максимальная глубина погружения | м | 5 | 5 |
Максимальный размер твёрдых частиц | мм | 35 | 35 |
Диаметр выходного патрубка** | 1"–1 1/4"–1 1/2" | 1"–1 1/4"–1 1/2" | |
Кабель (тип, сечение, длина) | HORN-F 3G 1,0 мм2 x 10 м | HORN-F 3G 1,0 мм2 x 10 м | |
Размеры упаковки | см | 22 х 18 х 37 | 22 х 18 х 37 |
Вес нетто/брутто | кг | 5,5 / 5,9 | 5,9 / 6,3 |
Уровень включения насоса*** | см | 50 | 50 |
Уровень выключения насоса*** | см | 5 | 5 |
Значения гидравлических характеристик(*); соответствуют заявленным величинам при условии подключения напорной трубы диаметром не уже выходного напорного патрубка(**); При максимальной длине зафиксированного поплавкового кабеля (***).
Монтаж WDP
При монтаже насос подвешивается в дренажном колодце на тросе либо шнуре за ручку на корпусе. Не рекомендуется устанавливать устройство непосредственно на дно колодца во избежание засорения насоса и блокировки рабочего колеса инородными предметами. В случае наличия протяжённого участка напорной трубы с отрицательным уклоном целесообразно установить обратный клапан в разрыв трубопровода. Ход поплавкового выключателя необходимо отрегулировать таким образом, чтобы исключить работу насоса по «сухому ходу» и избежать частых включений.
